管理図（I-MR）

管理図（I-MR）は、個々のデータ（I：Individual）とその移動範囲（MR：Moving Range）を監視する管理図です。
各データ点の値と、隣接するデータ点間の範囲（MR）をプロットし、管理限界線（上限・下限）を表示します。
これにより、工程の中心傾向とばらつきの両方を視覚的に確認できます。
サブグループ化が難しい場合や1点ずつの測定データに適しています。

操作方法

1. 処理タイプ>可視化、グラフタイプ>管理図（I-MR） を選択します。

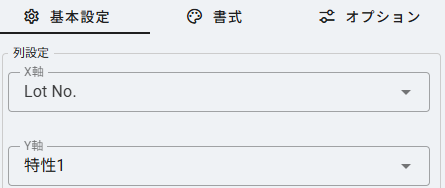

2. 横軸（時系列やロット名などのカテゴリカル変数）と縦軸（管理対象の特性データ）を選択します。

準備するデータのフォーマット確認

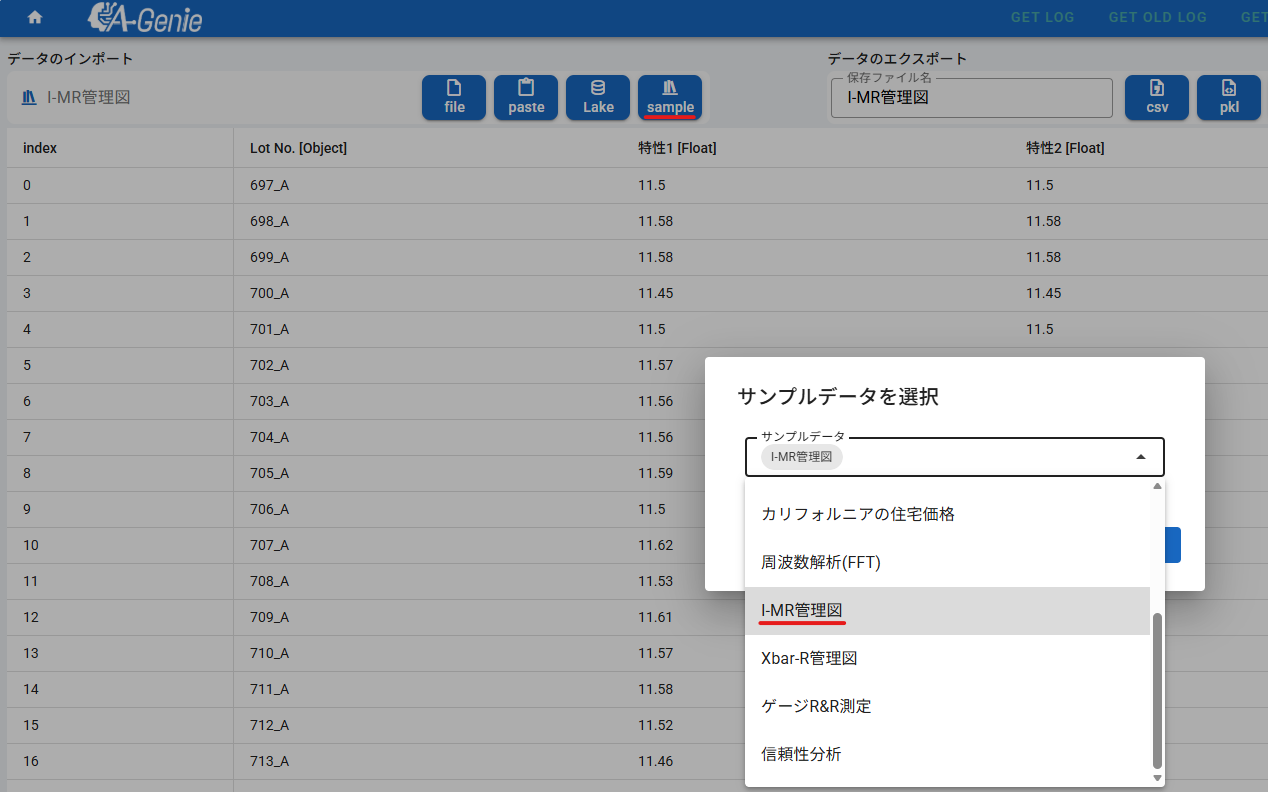

管理図（I-MR）機能の動作確認のためサンプルデータをご用意しています。

準備するデータはサンプルデータのフォーマットを参考に作成してください。

3. 「プロットを更新」 をクリックします。

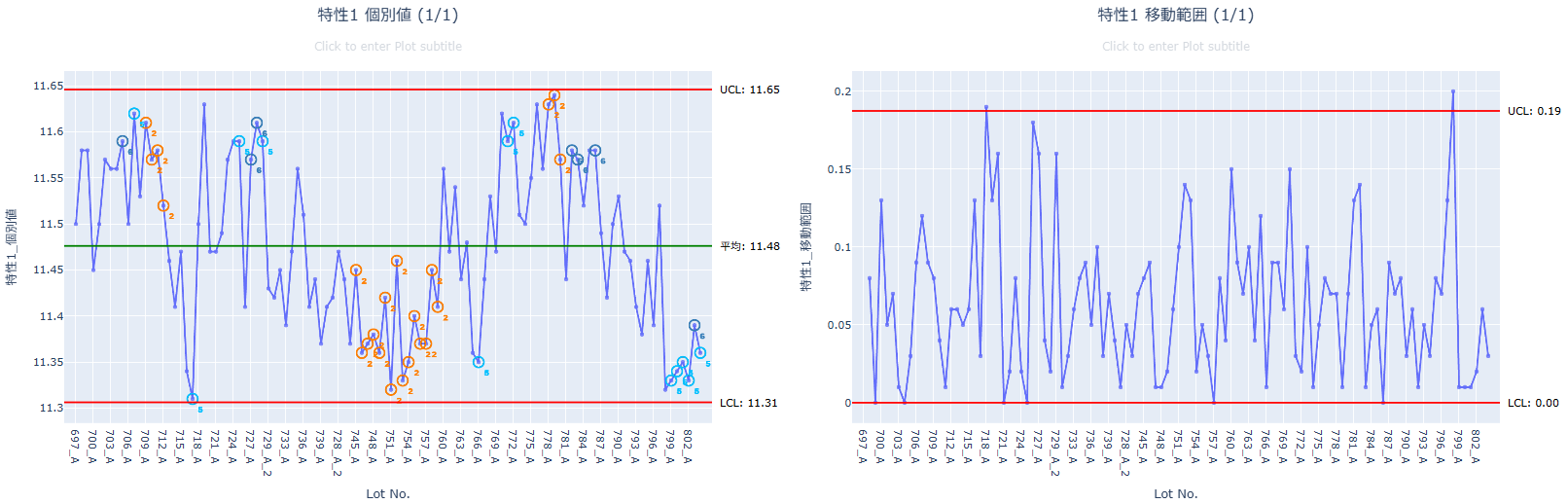

4. 実行が完了すると、I管理図とMR管理図が表示されます。個々の値、移動範囲、管理限界線、異常値が視覚的に確認できます。

管理限界上下限

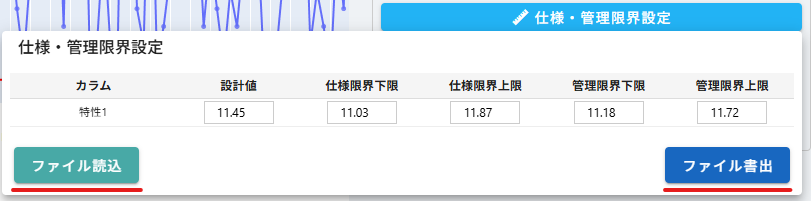

設計値・仕様・管理限界上下限は「仕様・管理限界設定」から設定できます。
設定内容はcsvファイルへの書出・読込が可能です。

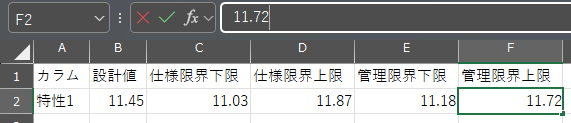

書き出したcsvファイルを直接編集し、読み込ませることができます。

設定しない(空欄がある)場合はシグマ法で自動計算されます。

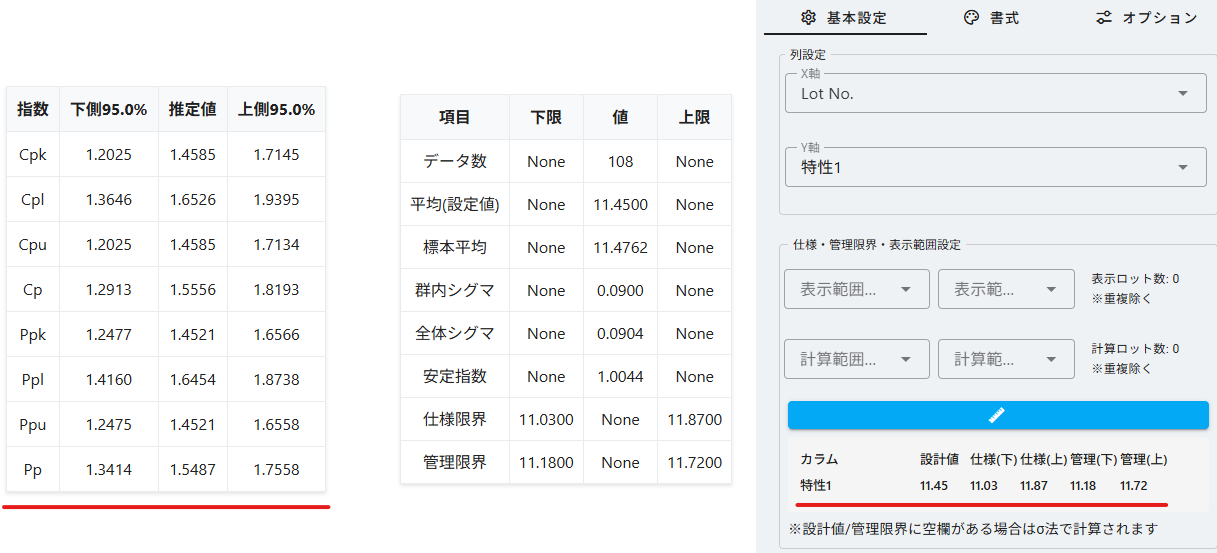

設計値・仕様・管理限界上下限を設定した場合はCpとPpが計算されます。

異常判定ルール

異常判定はJISに準拠し、8つのルールから判定します。
JISZ9020-2:2016 管理図－第2部：シューハート管理図

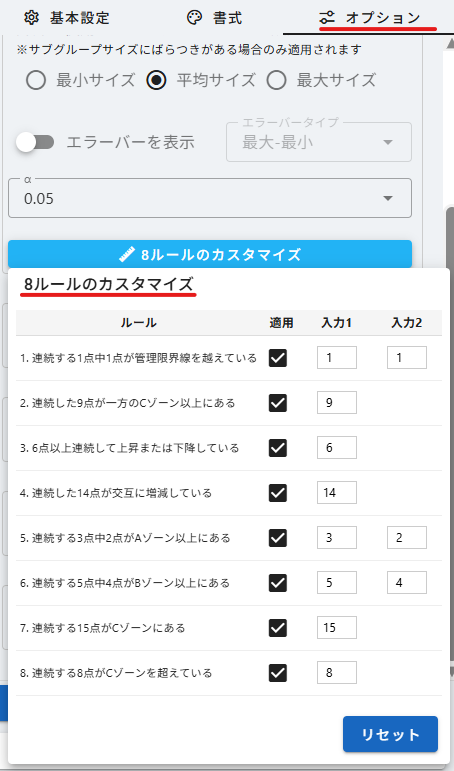

8つのルールはオプション-8ルールのカスタマイズから変更できます。

オプション設定

仕様・管理限界線ラベルの変更

仕様・管理限界線のラベルは表示/非表示など、変更できます

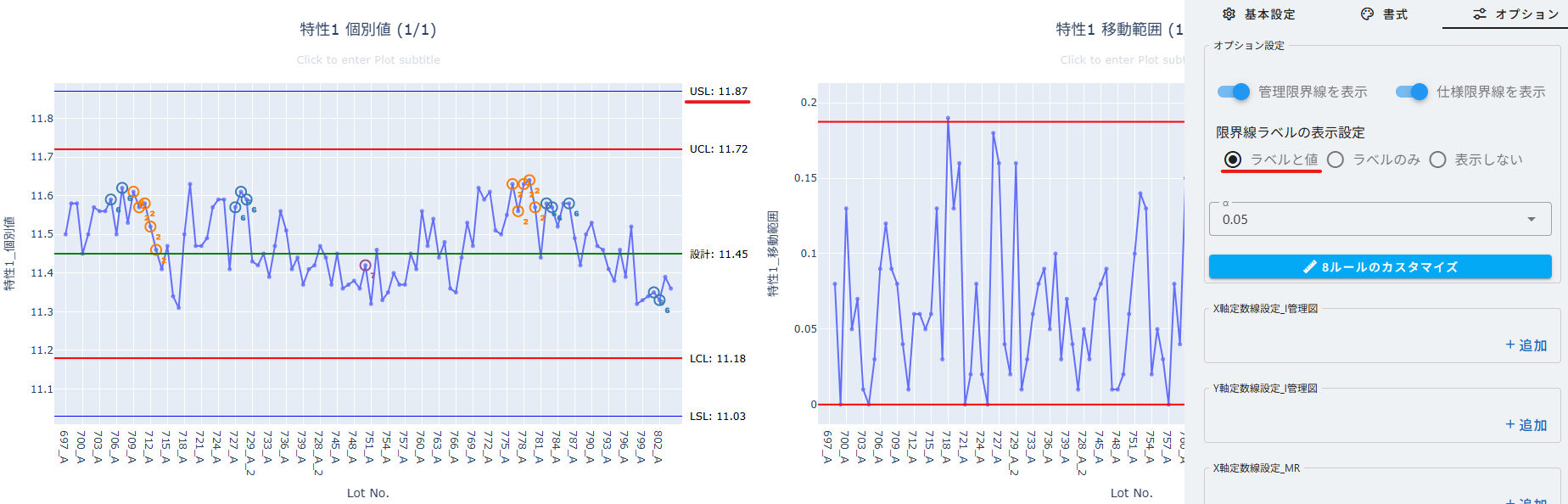

• ラベルと値

• ラベルのみ

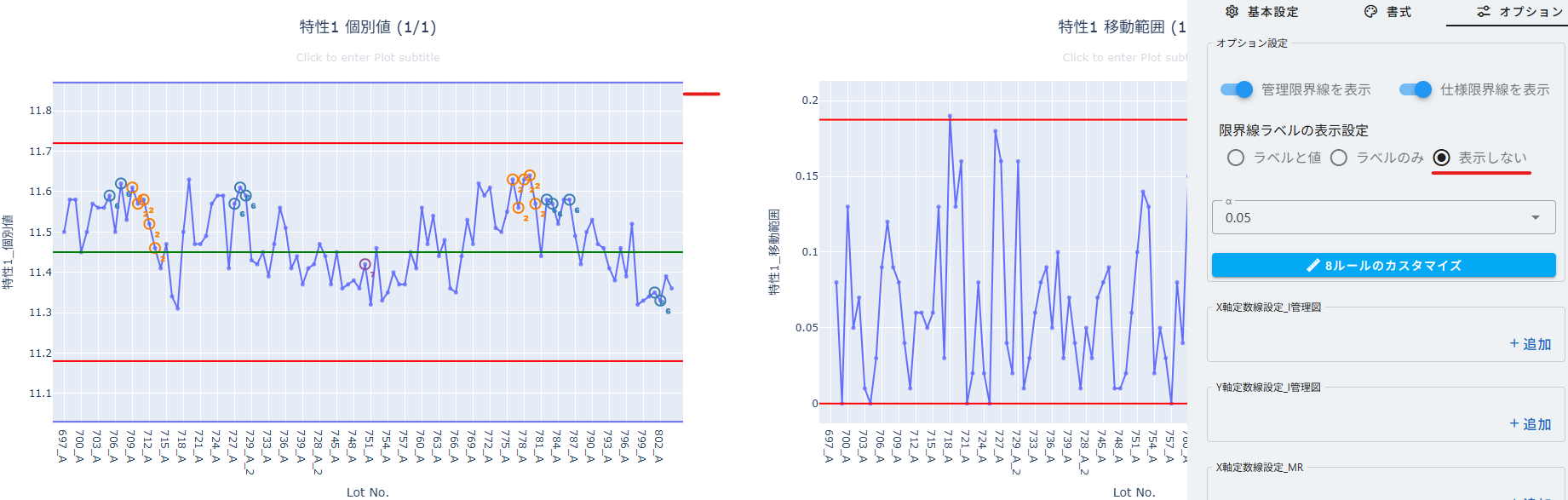

• 表示しない
