周波数解析（FFT）

信号データに対して高速フーリエ変換（FFT）を行い、時系列と周波数スペクトルを可視化できます。

操作デモ動画

以下の動画で、操作方法をご確認いただけます。

操作方法

処理タイプ>分析タイプ>周波数解析（FFT） を選択します。

---

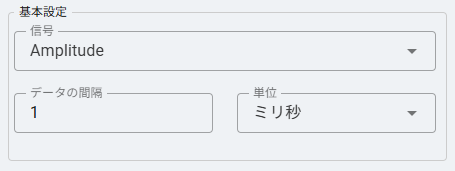

基本設定

注記

以下の説明では、サンプルデータ「周波数解析（FFT）」を使用しています。

1. 信号 を選択します。

   FFTの対象となる数値列（波形・時系列データ）です。

2. データの間隔 と 単位 を設定します。


   サンプリング間隔

   • データの間隔 はサンプリング間隔を表します。
   • 単位は ミリ秒 / 秒 / 分 / 時間 / 日 から選択できます。

---

オプション設定

1. 必要に応じて 系列 を選択します。



データをグループ分けするカテゴリ列で、系列ごとに解析結果を分けて表示できます。

2. 系列ごとの時間軸 を設定します。


   時間軸の扱い

   • 系列ごと：系列ごとに時間軸をリセットして表示します。
   • 継続：データテーブルの順に時間軸を表示します。

---

解析

1. 解析 を実行します。



2. 時系列と周波数スペクトルが表示されます。

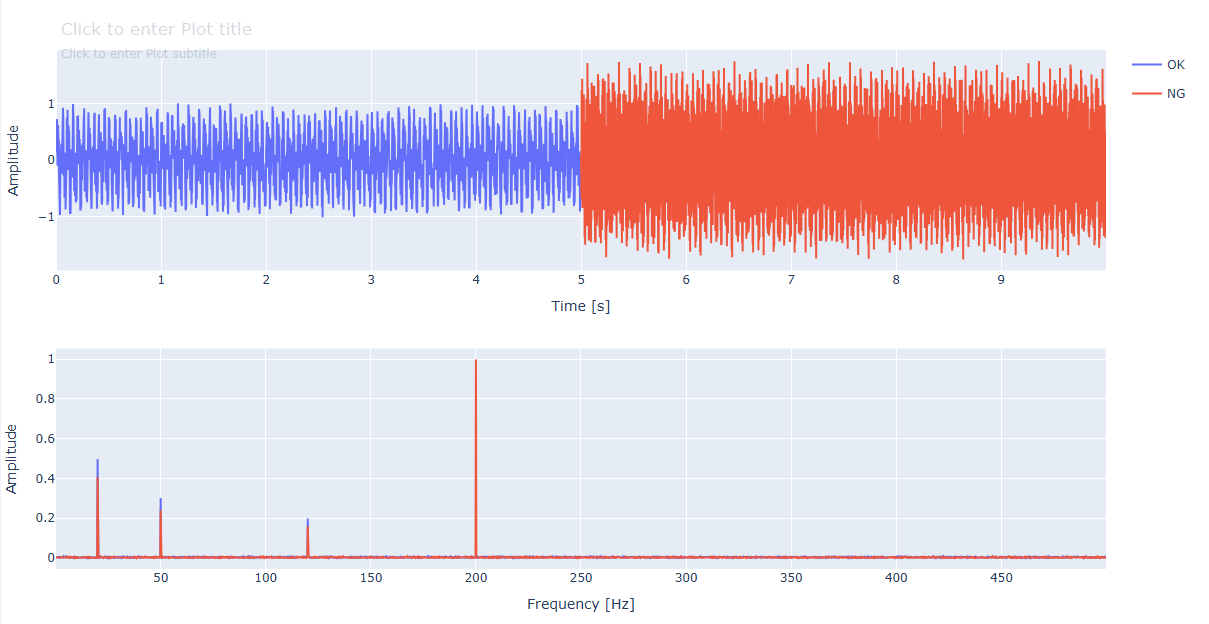

   結果の見方

   • 上段：時系列プロット
   • 下段：周波数スペクトル（周波数と振幅）
