管理図（Xbar-R）
管理図（Xbar-R）は、工程の平均値（Xbar）と範囲（R）を同時に監視し、工程の安定性や異常を検知するためのグラフです。
各グループ（サブグループ）の平均値と範囲をプロットし、管理限界線（上限・下限）を表示します。
これにより、工程の中心傾向とばらつきの両方を視覚的に確認できます。
操作方法
-
処理タイプ>可視化、グラフタイプ>管理図（Xbar-R） を選択します。
-

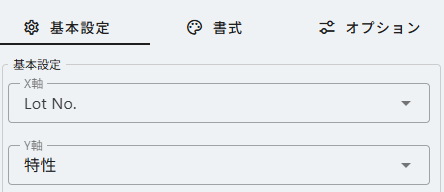

横軸（ロット名などのカテゴリカル変数）と縦軸（管理対象の特性データ）を選択します。
準備するデータのフォーマット確認

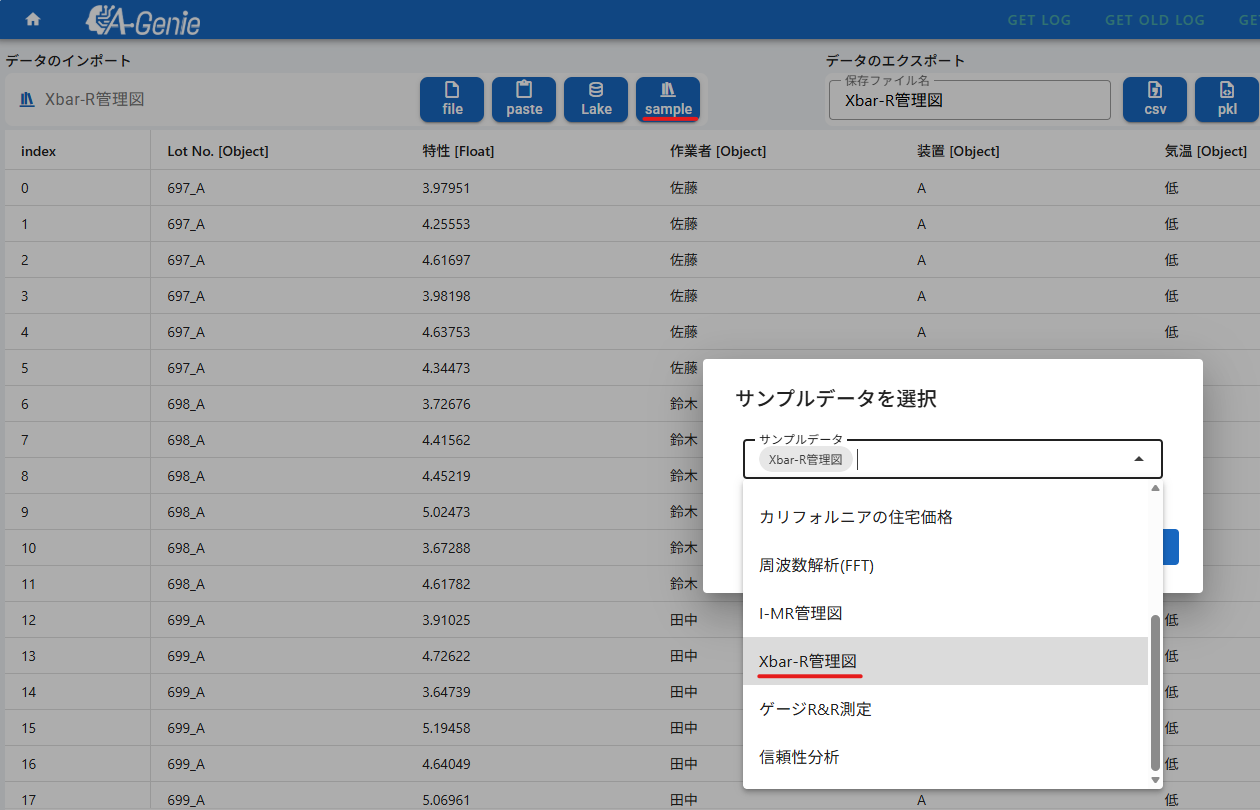

管理図（Xbar-R）機能の動作確認のためサンプルデータをご用意しています。
準備するデータはサンプルデータのフォーマットを参考に作成してください。
-
「プロットを更新」 をクリックします。
-

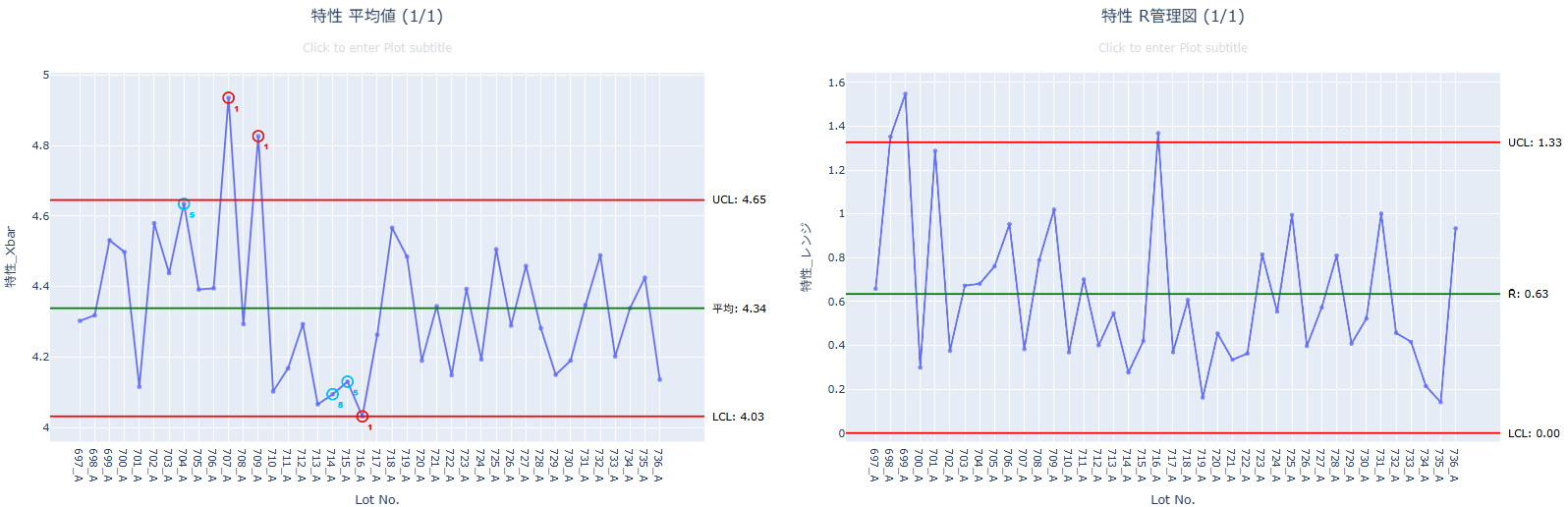

実行が完了すると、Xbar管理図とR管理図が表示されます。平均値、範囲、管理限界線、異常値が視覚的に確認できます。
管理限界上下限

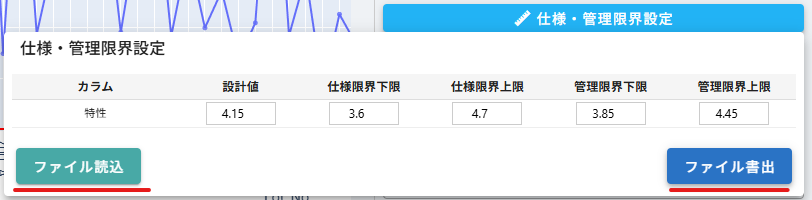

設計値・仕様・管理限界上下限は「仕様・管理限界設定」から設定できます。
設定内容はcsvファイルへの書出・読込が可能です。

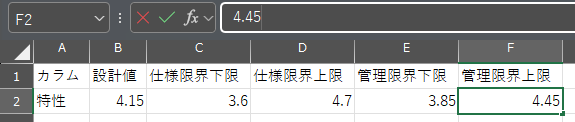

書き出したcsvファイルを直接編集し、読み込ませることができます。

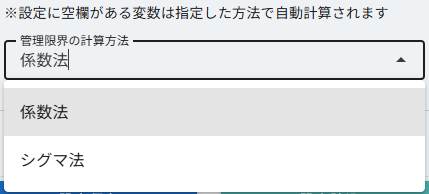

設定しない(空欄がある)場合は指定した方法（係数法もしくはシグマ法）で自動計算されます。

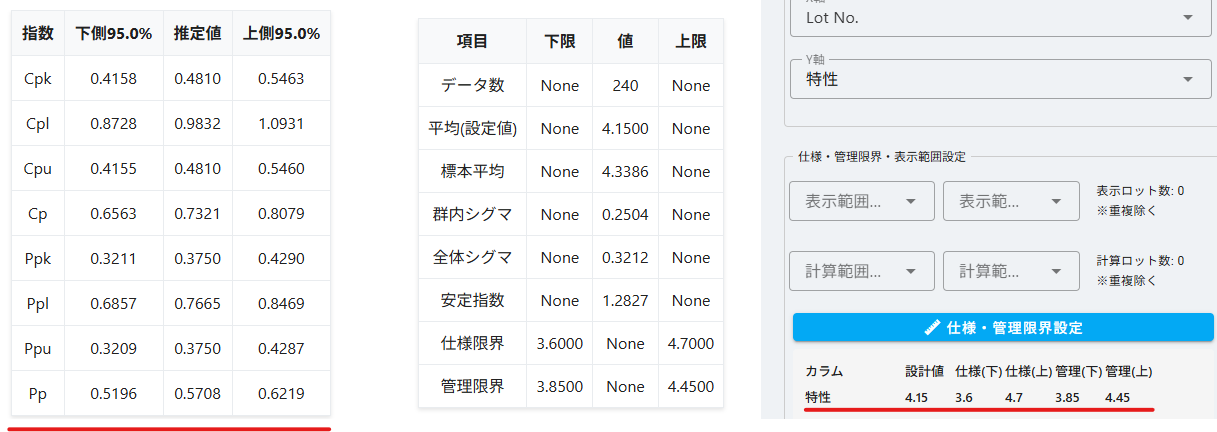

設計値・仕様・管理限界上下限を設定した場合はCpとPpが計算されます。
異常判定ルール
異常判定はJISに準拠し、8つのルールから判定します。
JISZ9020-2:2016 管理図－第2部：シューハート管理図

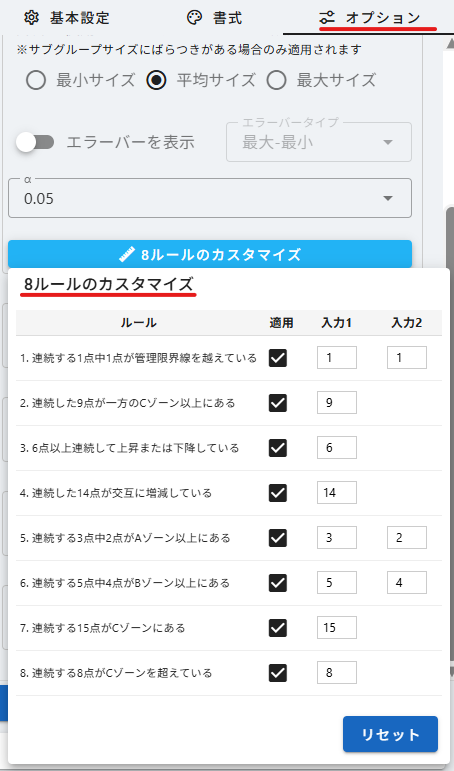

8つのルールはオプション-8ルールのカスタマイズから変更できます。
オプション設定

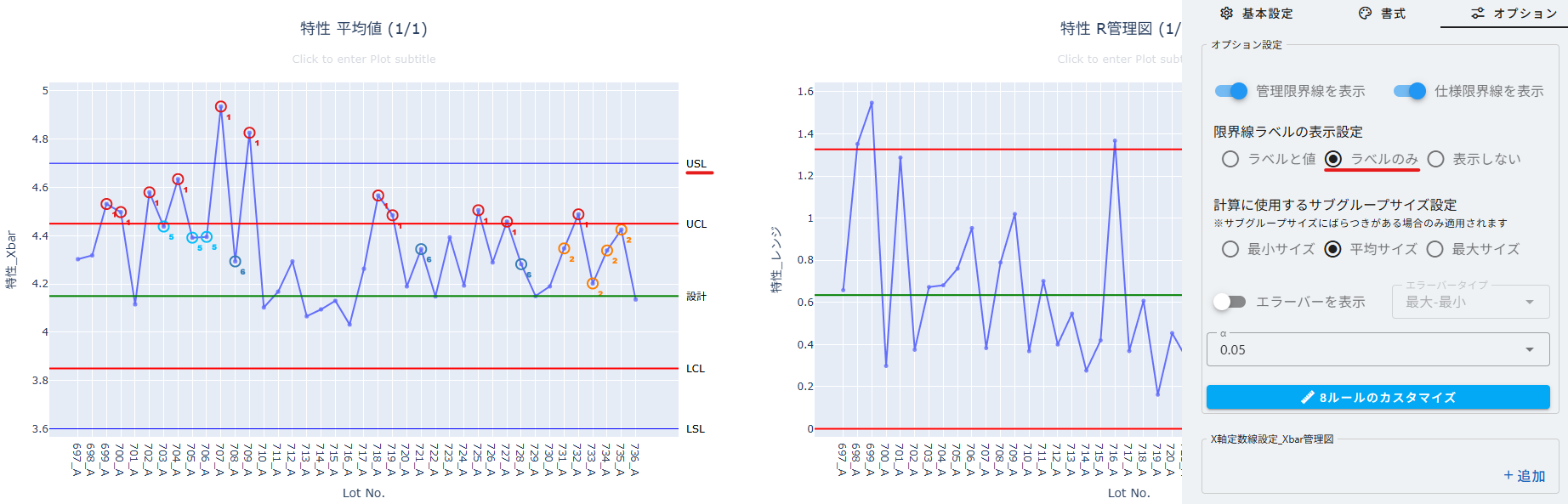

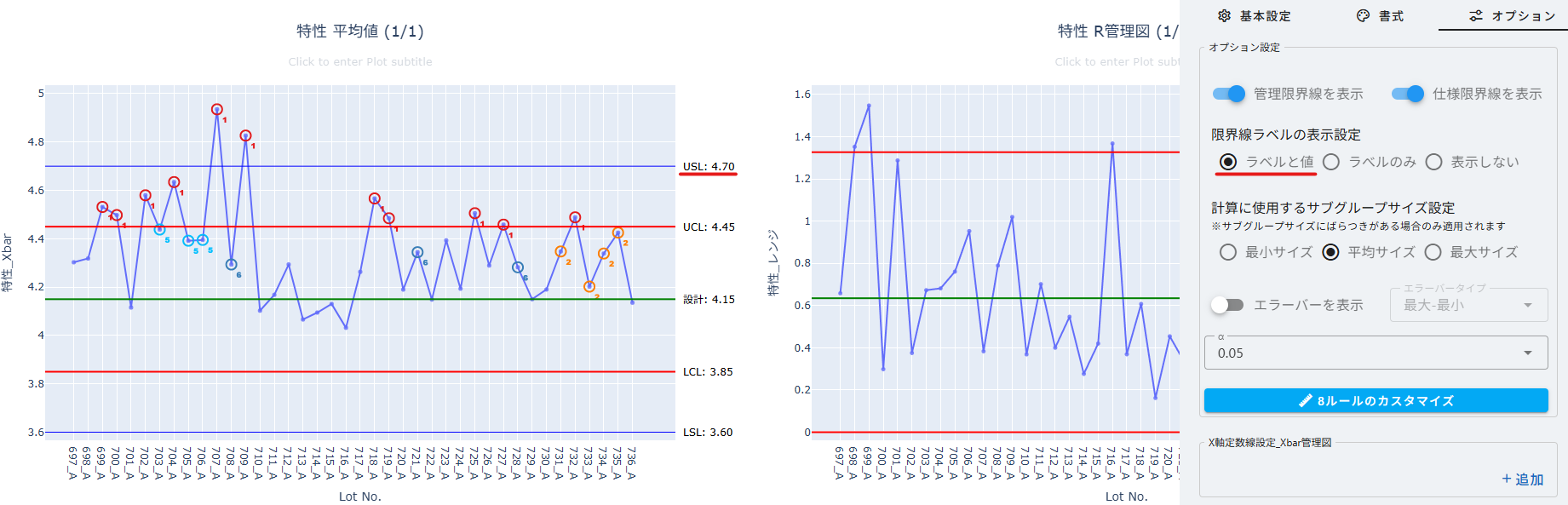

仕様・管理限界線ラベルの変更
仕様・管理限界線のラベルは表示/非表示など、変更できます
- ラベルと値
- ラベルのみ

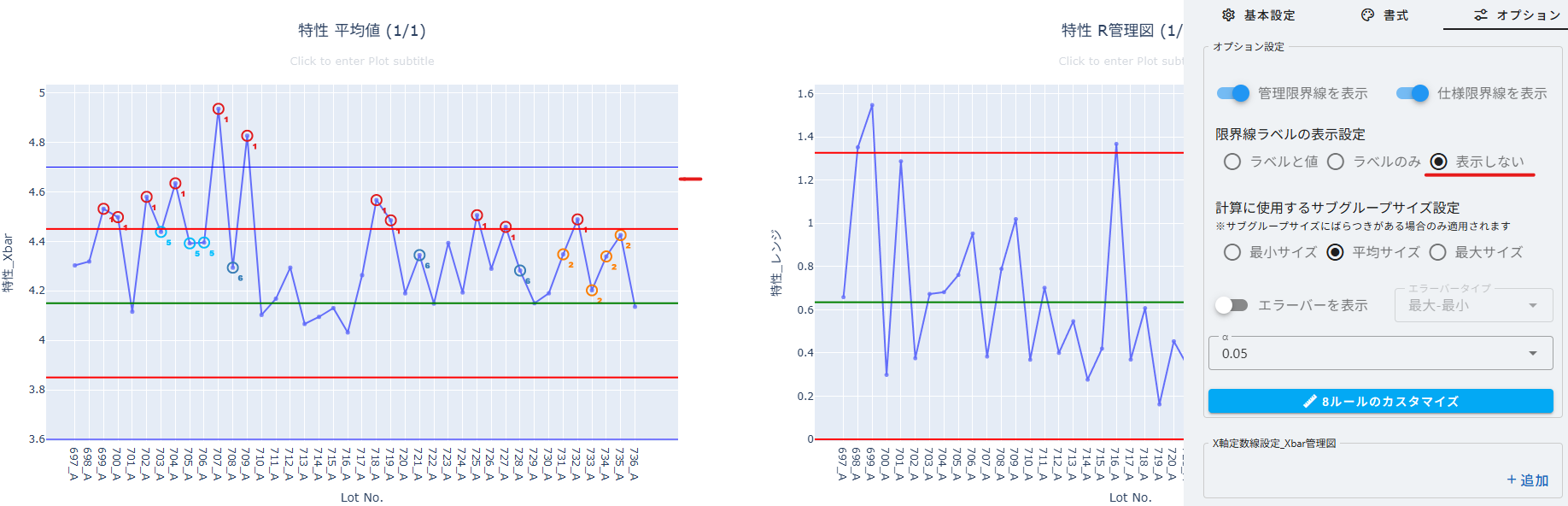

- 表示しない
